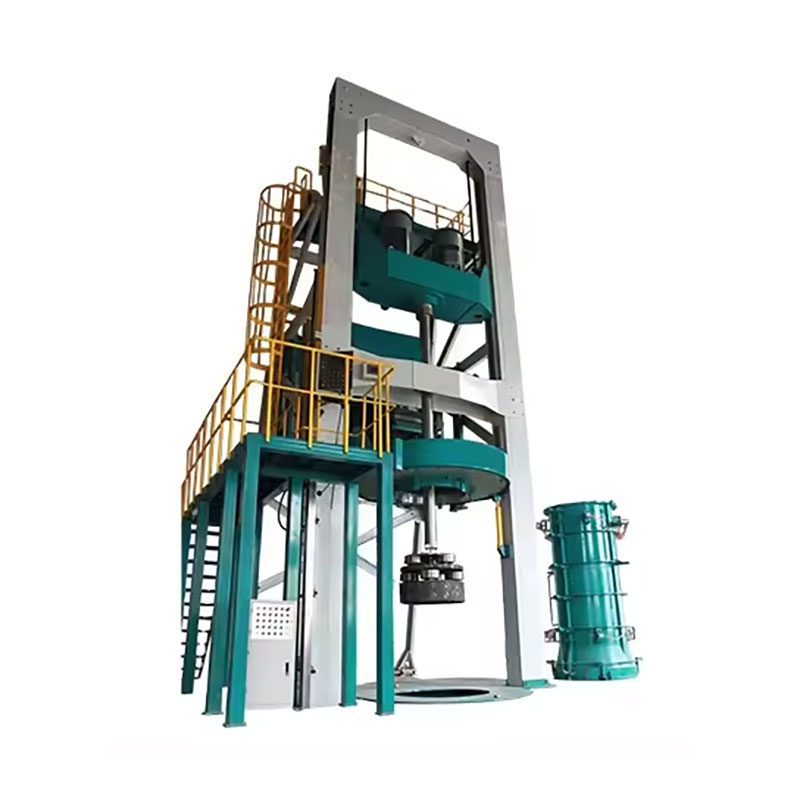

수직 방사형 압출 파이프 제작 기계 - 실제 선택 및 공정 가이드

1. 개요 및 애플리케이션 포지셔닝

그만큼수직 방사형 압출 파이프 만드는 기계현재 중소형 철근 콘크리트 배수관을 생산하는 주류 장비입니다. 핵심 작동 원리는 건식 콘크리트를 사용하여 압출 헤드가 파이프 몰드 내부에서 회전하고 상승하여 재료를 방사형으로 압축하여 즉각적인 탈형 및 수직 경화를 달성하는 것입니다.

기존 원심분리 또는 코어 진동 공정과 비교할 때 이 방법의 주요 장점은 다음과 같습니다.

• 짧은 성형 주기(파이프당 2~4분)

• 높은 수준의 자동화

• 낮은 노동 수요

• 폐기물 배출 제로

따라서 DN300~DN1500mm 범위의 배수관을 대량 생산하는 데 특히 적합합니다.

2. 주요 기계 모델 및 주요 사양

기계를 선택할 때 다음 주요 매개변수에 우선순위를 두어야 합니다.

2.1 생산 규모 범위

다양한 모델은 다양한 직경 범위를 포괄합니다. 예를 들어:

소형 모델(예: HF 시리즈): Φ200~Φ800mm, 총 설치 전력 ~11.75kW, 사이클 시간 5~10분, 교대당 출력 30~100개 파이프.

중형 모델(예: JX800-1650 시리즈): 커버 800~1,650mm, 총 설치 전력 ~143.5kW, 압출 헤드 속도 30~180r/min, 생산 속도 30~120개 파이프/시간.

2.2 구동 및 제어 시스템

대형 기계는 일반적으로 통합된 전기 기계-유압 제어 장치를 채택합니다.

메인 스핀들은 DC 또는 가변 주파수 속도 조절(일반적으로 0–150 r/min)을 사용합니다.
수직 이동은 10~20mm/s의 작동 리프팅 속도로 유압식으로 제어되며 균일한 상승을 위한 인코더 추적 기능이 장착되어 있습니다.
모든 작동 데이터는 PLC에 입력되고 터치스크린 HMI(인간-기계 인터페이스)를 통해 제어됩니다.

2.3 설치 및 환경 요구 사항

3. 장비 선택의 주요 결정 요소

3.1 금형 및 압출 헤드 구성

수직 방사형 압출 공정의 중요한 장점 중 하나는 금형 설치 공간이 작다는 것입니다. 파이프 크기당 압출 헤드 1개와 금형 세트 2개만 필요하므로 초기 금형 투자가 크게 줄어듭니다.

그러나 압출 헤드의 설계 및 유지 관리는 제품 품질을 직접적으로 결정합니다. 국내 및 수입 압출 헤드는 기계적 구조, 파이프 성형 성능, 설치 및 조정 용이성이 다릅니다. 선택할 때 사용자는 다음을 기준으로 평가해야 합니다.

• 조인트 유형 요구 사항

• 콘크리트 강도 등급 목표

• 표면 마감 사양

3.2 필수 지원 장비

주 기계만으로는 완전한 생산 라인을 구성할 수 없습니다. 다음 보조 장비가 필수적입니다.

철근 케이지 제작용 자동 케이지 용접기
콘크리트 배칭 플랜트/믹서
증기 보일러(증기 경화를 채택한 경우)
지게차 또는 기타 자재 취급 장비

일부 공급업체는 모든 지원 장비를 포괄하는 통합 턴키 솔루션을 제공합니다.

3.3 일반적인 품질 결함 및 공정 관리 포인트

현재 국내 생산에서 흔히 발생하는 결함은 다음과 같습니다.

고르지 않은 벽 두께
내면 긁힘/찢어진 자국
벨(소켓) 끝 부분의 압축 부족
이는 종종 다음으로 인해 발생합니다.
압출 헤드 구조 설계
리프팅 속도와 회전 속도의 불일치
부적절한 콘크리트 배합 설계(함수율, 그라데이션, 시멘트 함량)

따라서 공급업체를 선택할 때 압출 헤드 설계 및 공정 매개변수 최적화에 대한 기술 실적에 특별한 주의를 기울여야 합니다.

4. 산업 동향 및 향후 발전

업계는 세 가지 명확한 방향으로 움직이고 있습니다.

1. 더 높은 생산 효율성 – 더 빠른 사이클 시간 및 교대당 더 높은 생산량

2. 완전 자동화 – PLC 기반 폐쇄 루프 제어를 통해 수동 개입 감소

3. 다양한 크기의 유연성 – 단일 기계에서 다양한 직경을 생산할 수 있는 신속한 금형 전환 기능

동시에 에너지 효율성과 환경 지속 가능성이 더욱 중요해지고 있습니다. 일부 차세대 장비는 이제 방사형 압출 및 코어 진동 원리를 모두 통합하여 생산 속도를 희생하지 않고도 향상된 다짐 밀도와 더 높은 불투수성 등급을 제공합니다.
